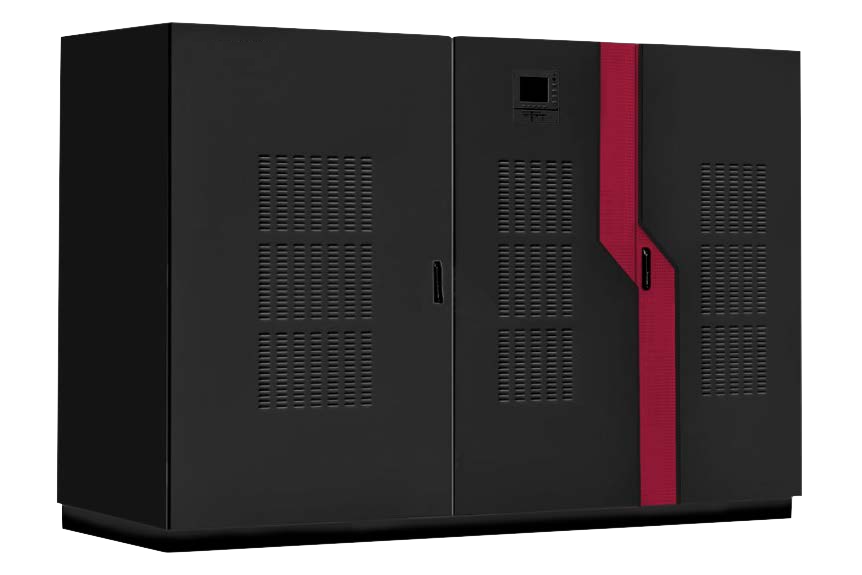

Промышленные ИБП серии СБП
Решение для ответственной инфраструктуры и тяжёлых условий эксплуатации: промышленные источники бесперебойного питания мощностью от 10 до 300 кВА с промышленным исполнением, резервированием и расширяемой конфигурацией.
Состав системы
Базовая конфигурация СБП включает силовые и коммутационные узлы, резервирование и систему управления для стабильного питания ответственной нагрузки.
Тиристорный выпрямитель
12‑пульсный выпрямитель с трансформатором входа для преобразования переменного тока в постоянный.
IGBT‑инвертор
Инвертор с выходным изолирующим трансформатором для преобразования постоянного тока в переменный и питания нагрузки.
Аккумуляторная батарея
Обеспечивает электропитание инвертора и поддержание нагрузки при отсутствии внешней сети.
Статический байпас
Тиристорное переключающее устройство для питания нагрузки в обход выпрямителя и инвертора от внешней сети.
Механический байпас
Механическое переключающее устройство для сервисных режимов и обеспечения ремонтопригодности.
Система управления
Система управления с пользовательским дисплеем для контроля параметров и состояния оборудования.
Защитная коммутация
Защитная коммутационная аппаратура для безопасной эксплуатации и локализации аварийных режимов.
Архитектура для ответственных нагрузок
Серия СБП построена по промышленной on-line архитектуре и ориентирована на питание критичной нагрузки в системах, где важны надёжность, резервирование и адаптация под требования конкретного объекта.
On-line топология
Непрерывное питание критичной нагрузки с промышленной архитектурой преобразования энергии.
Резервирование по байпасу
Статический и механический байпас обеспечивают сохранение электропитания при авариях и обслуживании.
Масштабирование по мощности
Исполнения от 10 до 300 кВА для распределённых и централизованных систем питания.
Адаптация под ТЗ
Конфигурация и исполнение могут быть расширены с учётом требований объекта и заказчика.
Ключевые преимущества
Серия СБП применяется на промышленных предприятиях, объектах нефти и газа, атомной энергетики, химической промышленности, в медицине, на железной дороге и в метрополитене. Линейка рассчитана на тяжёлые условия эксплуатации и возможность адаптации под требования проекта.
КПД инвертора
Высокая эффективность в основном режиме работы и устойчивое питание критичной нагрузки.
Эко-режим
Повышенный КПД в режиме «Эко» при 100% нагрузке для снижения эксплуатационных затрат.
MTBF
Среднее время наработки на отказ — 200 000 часов, среднее время восстановления — 1 час.
Промышленное исполнение
Базовая степень защиты IP42 с доступными исполнениями до IP54 и до IP45 в отдельных конфигурациях.
Поддержка аккумуляторных батарей
Интерфейсы и протоколы
Работа в сложных условиях
- Температура эксплуатации: 0…40 °C без снижения характеристик
- Влажность: до 95% без конденсации
- Высота: до 1000 м без снижения характеристик
- Сейсмостойкость: до 9 баллов MSK
Модельный ряд
Линейка включает исполнения 3Ф/1Ф и 3Ф/3Ф с коэффициентом мощности PF=0,8. Ниже приведены основные типоразмеры, габариты и масса шкафов.
| 3Ф / 1Ф | кВт | Модель | Ш×Г×В | Вес |
|---|---|---|---|---|
| 10 кВА | 8 | СБП-10-230-50-УХЛ4 | 600×800×2050 | 200 кг |
| 20 кВА | 16 | СБП-20-230-50-УХЛ4 | 600×800×2050 | 230 кг |
| 30 кВА | 24 | СБП-30-230-50-УХЛ4 | 600×800×2050 | 290 кг |
| 40 кВА | 32 | СБП-40-230-50-УХЛ4 | 600×800×2050 | 340 кг |
| 60 кВА | 48 | СБП-60-230-50-УХЛ4 | 800×800×2050 | 450 кг |
| 80 кВА | 64 | СБП-80-230-50-УХЛ4 | 800×800×2050 | 520 кг |
| 100 кВА | 80 | СБП-100-230-50-УХЛ4 | 1200×800×2050 | 770 кг |
| 3Ф / 3Ф | кВт | Модель | Ш×Г×В | Вес |
|---|---|---|---|---|
| 10 кВА | 8 | СБП-10-400-50-УХЛ4 | 600×800×2050 | 260 кг |
| 20 кВА | 16 | СБП-20-400-50-УХЛ4 | 600×800×2050 | 450 кг |
| 30 кВА | 24 | СБП-30-400-50-УХЛ4 | 600×800×2050 | 550 кг |
| 40 кВА | 32 | СБП-40-300-50-УХЛ4 | 600×800×2050 | 700 кг |
| 60 кВА | 48 | СБП-60-400-50-УХЛ4 | 800×800×2050 | 850 кг |
| 80 кВА | 64 | СБП-80-400-50-УХЛ4 | 800×800×2050 | 1050 кг |
| 100 кВА | 80 | СБП-100-400-50-УХЛ4 | 1200×800×2050 | 1250 кг |
| 120 кВА | 96 | СБП-120-400-50-УХЛ4 | 1200×800×2050 | 1350 кг |
| 160 кВА | 128 | СБП-160-400-50-УХЛ4 | 1600×800×2050 | 1430 кг |
| 180 кВА | 144 | СБП-180-400-50-УХЛ4 | 1600×800×2050 | 1650 кг |
| 200 кВА | 160 | СБП-200-400-50-УХЛ4 | 1600×800×2050 | 1900 кг |
| 300 кВА | 240 | СБП-300-400-50-УХЛ4 | 1800×850×2050 | 2200 кг |
Технические характеристики
Основные параметры системы объединены по ключевым узлам: вход выпрямителя, инвертор, байпас и общесистемные показатели надёжности.
Выпрямитель и питание АБ
Инвертор и выход
Доступные опции
Серия СБП может быть изготовлена по ТЗ заказчика с учётом специфических требований объекта, интеграции и условий эксплуатации.
